Die Sorting & Archiving-Konfiguration eignet sich am besten für Labore mit einer hohen Arbeitslast für eine geradlinige Abarbeitung der Routine-Hämatologie und der schnellen Bereitstellung der für die nachfolgenden Analysen vorsortierten Röhrchen. Eine typische Kundensituation ist ein geringer Anteil abnormaler Proben oder Proben mit speziellem Anforderungsprofil und wenig Komplexität im Hämatologie-Workflow.

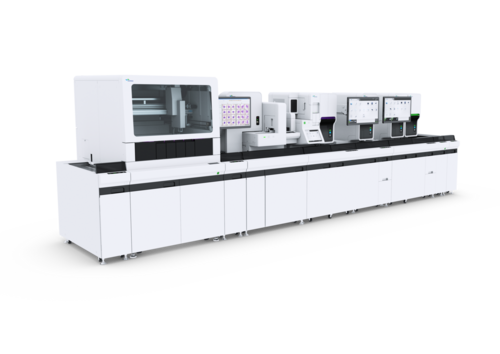

Der XN-9100 besteht aus bis zu zehn XN-Modulen, die Sie an Ihre eigenen Laboranforderungen anpassen können. Sorting & Archiving ist eine flexible Konfiguration. Es besteht aus XN-Analysemodulen, unserem Ausstrich- und Färbeautomaten SP-50-, dem digitalen Imaging-Modul DI-60 und dem Tubesorter TS-10 am Ende der Konfiguration. Arbeitsabläufe, von der Zellzählung über die Ausstrichvorbereitung und Färbung bis hin zur morphologischen Analyse werden optimiert und EDTA-Röhrchen intelligent und nach Bedarf sortiert.

Sowohl Routine-Hämatologie-Tests als auch Spezialproben in Abhängigkeit von den klinischen Anforderungen werden auf den Analysemodulen analysiert. Proben, die einen Ausstrich benötigen, werden automatisch vom SP-50 verarbeitet, gefolgt von der digitalen Bildgebung. Dank der Verwendung einer adaptiven Ausstrichtechnik und den RAL-Classic Färbereagenzien sind die Ausstriche von ausgezeichneter Qualität und Konsistenz - selbst bei sehr pathologischen Proben. Ausstriche werden nur dann initiiert, wenn sie einen zusätzlichen diagnostischen Nutzen bieten. Das Analyseprofil wird automatisch um die Ausstrich- / Färbungs- und Morphologieanalyse erweitert. Sie können auch initial veranlasst werden.

Der Tubesorter reduziert die TAT und die manuelle Probenhandhabung erheblich. Nach der Analyse sind die vorsortierten Röhrchen schnell für nachfolgende, dedizierte Arbeitsbereiche und Tests wie HbA1c *, Blutsenkungsgeschwindigkeit (ESR *) oder Blutgruppentest wieder verfügbar.

Jede XN-9100 Konfiguration kann bei Bedarf mit einem XN-20 Modul ausgestattet werden. Damit stehen neben einem spezifischen Flagging von Blasten oder abnormalen Lymphozyten zusätzlich die Möglichkeiten der Stammzell-Zählung (optionale Lizenz) oder der Bestimmung der Extended Inflammation Parameter (optionale Lizenz) zur Verfügung.

Weitere Details

Extended IPU

Die Extended IPU als integrierte Komponente aller XN-9100-Konfigurationen steuert die komplette Auftragsverwaltung für die EDTA-Röhrchen sowie den Proben- und Datenworkflow. Dank der Automatisierung und Optimierung des Workflow-Prozesses mittels Rack-Management und Probenregistrierung bietet es eine vollständige Rückverfolgbarkeit für alle EDTA-Röhren.

Automatisches Ausstreichen und Färben

Proben, die einen Ausstrich benötigen, werden automatisch an den Ausstrich- und Färbeautomaten SP-50 weitergeleitet und dann an das optional integrierbare digitale Bildgebungsmodul DI-60 übertragen.

Intelligenter Probensortierer

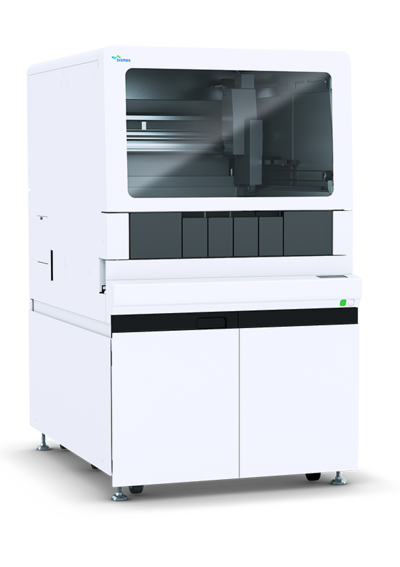

Der TS-10 und der TS-10 Up sind intelligente Probensortierer für die XN-Automation für mit Barcodes versehene Probenröhrchen in Arbeitsbereichen mit hohem Probenaufkommen.

Integrierte HbA1C Analyse

Mit dem in eine XN-9100-Konfiguration integrierten Analysator HLC-723 G11 von Tosoh können Sie Ihre HbA1c-Aufträge vollautomatisch aus einem einzigen EDTA-Röhrchen in einem Arbeitsschritt zusammen mit den Routineuntersuchungen in der Hämatologie bearbeiten.

XN-Layouts

Die TU-40 Wendeeinheit macht es möglich den Probenverlauf zwischen den XN-Einheiten um 90 Grad zu drehen. Dank dieser kleinen Einheit steht Ihnen so gut wie jede gewünschte Konfiguration zur Verfügung.

Perfekt sortiert in die Automation

Der ATRAS SL ist ein Schüttgutsortierer, der die Probenröhrchen automatisch und selektiv in XN-Racks einsortiert. Die Sysmex Racks werden automatisch auf einen Startyard einer XN-Automation transportiert.

Integrierte Blutsenkungsgeschwindigkeit

Mit dem in eine XN-9100-Konfiguration integrierten Interrliner XN von RR Mechatronics können Sie Ihre Blutsenkungsgeschwindigkeits-Aufträge vollautomatisch mit der Goldstandard-Westergren-Methode von einem einzigen EDTA-Röhrchen in einem Arbeitsschritt zusammen mit den Hämatologie-Routineuntersuchungen bearbeiten.

Spezifikationen

Messtechnologie	WBC DIFF/RET/PLT-F/WPC: Fluoreszenz-Durchflusszytometrie RBC/PLT: Hydrodynamisch-fokussierte Impedanzmessung HGB: Zyanid-freie SLS Hämoglobin Methode
Durchsatz Ab 2 XN-Module XN-10/20 in Kombination mit SP-50:	Ab 200 Proben/Stunde im Vollblutmodus (WB-Mode) Bis zu 40 Proben/Stunde im Bodyfluid Modus (BF-Modus) pro Modul Bis zu 30 Ausstriche/Stunde im Standard Modus Bis zu 75 Ausstriche/Stunde mit der optionalen Hoch-Durchsatz-Lizenz
Ansaugvolumen XN-Module: SP-50 Modul:	88 μL im Vollblutmodus (WB-Mode) und Bodyfluid-Modus (BF-Mode) 70 μL zur Ausstricherstellung im Automodus 38 μL zur Ausstricherstellung im manuellen Modus
Qualitätskontrolle	XN Check (3 Level) und XN Check BF (2 Level)
Analyseparameter	Vollblutmodus WBC, NRBC%, NRBC#, RBC, HGB, HCT, MCV, MCH, MCHC, PLT, RDW-SD, RDW-CV, MicroR%, MacroR%, PDW, MPV, P-LCR, PCT, NEUT%, NEUT#, LYMPH%, LYMPH#, MONO%, MONO#, EO%, EO#, BASO%, BASO#, IG%, IG# Mit RET-Applikation (optional) RET%, RET#, IRF, LFR, MFR, HFR, RET-He, RBC-He, Delta-He, HYPO-He%, HYPER-He%, PLT-O Mit PLT-F-Applikation (optional) PLT-F, IPF, IPF# Mit WPC-Applikation (optional) Extended Inflammation Parameter NEUT-GI, NEUT-RI, RE-LYMP%, RE-LYMP#, AS-LYMP%, AS-LYMP# Mit XN Stem Cells-Anwendung (optional) HPC%, HPC# Mit BF-Applikation (optional) WBC-BF, RBC-BF, MN%, MN#, PMN%, PMN#, TC-BF#
Sampler-Ladekapazität	25 Racks (250 Proben) – Start Yard (ST-40) Kapazität
Integrierte optionale Module	DI-60 zur digitalen Imaging Analyse Tube Sorter TS-10 Tosoh HLC-723 G11 – automatisierter Glykohämoglobin Analyse Interrliner XN-automatisiertes ESR-System
Färbeprotokolle (SP-50)	May Grünwald – Giemsa, Wright – Giemsa, Wright
Konfigurationen	XN-9100 S&A [DIFF] XN-9100 S&A [WPC]
Datenspeicherkapazität – XN-Modul	Ergebnisse: 100.000 Proben Patienten-Information: 10.000 Aufzeichnungen QC Files: 99 files (300 Plots pro File) Reagenzwechsel-History: 5.000 Aufzeichnungen X-bar Kontrolle: 300 Plots x 94 Files X-barM Kontrolle: 300 Plots x 5 Files
